高压细水雾自动灭火系统的组成
来源：未知作者：高压细水雾厂家 发布时间：2018-01-12 15:03:26 点击： 0
高压细水雾自动灭火系统由控制子系统和管网子系统两部分组成。
（1）控制子系统由自动灭火系统集中报警控制盘及现场设备分区灭火控制盘、火灾探测器、警铃、声光报警器、水泵控制箱、区域控制阀箱、联动控制设备等组成。
（2）管网子系统包括高压泵组、稳压装置、储水箱、补水装置、过滤器、喷头、输送管道及其它附件组成。

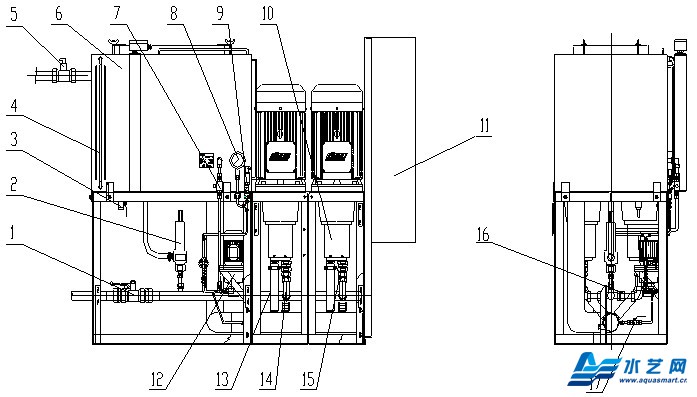

高压细水雾泵组组成图
图中1为主控制阀，2为安全泄压阀，3为排污阀，4为液位计及液动开关，5为进水电磁阀，6为水箱，7为测试阀，8为压力表，9为压力传感器，10为高压泵，11为泵控制柜，12为稳压泵，13为泵进水管，14为泵出水管，15为高压泵单向阀，16为稳压泵单向阀，17为稳压泵检修阀。
泵组式细水雾灭火系统一般由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、供水管网、区域阀箱组件、高压细水雾喷头（包括开式、闭式）及火灾报警控制系统及补水泵等部件组成。
