气泡雾化喷头结构与组成
来源：未知作者：高压细水雾厂家 发布时间：2018-01-12 15:04:00 点击： 0
气泡雾化细水雾喷头
细水雾灭火时需要较大的流量，而一般认为流量较高时内液外气式的喷头性能较好，因此喷头的设计采用了注气方式。

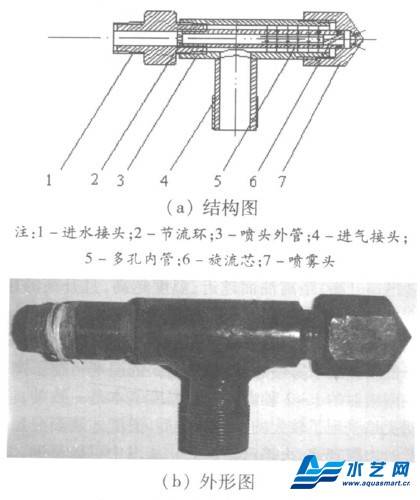

喷头共分为为7个组件，其内部结构和实体照片如图所示。(1)进水接头，内径8mm，一端用于联接喷头与供水管道，另一端用于联接喷头外管和多孔内管；(2)节流环，设于进水接头和多孔内管间，用于控制混合室内的压力，使气泡与水均匀混合；(3)多孔内管，内径6mm，沿管壁均匀设有直径为1.0mm的注气孔5排共20个，起到混合室的作用；(4)喷头外管，内径15mm，使气体进入混合室前均匀分布于多孔内管周围； (5)进气接头，内径8mm，用于联接气体管道,，向喷头提供雾化气体；(6)旋流芯，减小混合室出口面积，并使气泡流产生旋流以加强雾化效果；(7)喷雾头，汇聚角为120%，顶部围绕中心均匀开设6个直径为1.5mm喷口，用于联接外管与内管，使气泡流喷出雾化。
