石峥嵘：消防给排水-《建筑防烟排烟系统技术标准》的影响及对策

本文解读新版“防排烟规范”对“消防给排水专业”的影响，提出自动喷水灭火系统设计中需要注意的相关问题；

同时解读“空调机房、新风机房、送排风机房、空气处理机房和制冷机房“等场所是否需要设置自动喷水灭火系统的问题。

最后附注：“外壳防护等级（IP代码）的意义！”



哪些情况下需要设置自动喷水灭火系统



根据《建筑防烟排烟系统技术标准》GB51251要求：

一、对于排烟系统与通风空气调节系统共用的系统，其排烟风机与排风风机的合用机房内应设置自动喷水灭火系统。这是新增条款，不论建筑规模，均应设置自动喷水灭火系统。

二、机械加压送风机、机械排烟风机、补风风机，均应设置在专用机房内（以前在屋顶临时搭棚的方式不行了），这些机房和空调机房、新风机房、制冷机房、锅炉房等场所类似，是否需要设置自动喷水灭火系统，需要根据建筑规模等情况确定：

1、一类高层公共建筑和建筑高度大于100m的住宅建筑，应设置自动喷水灭火系统；

2、其他建筑中，如同一防火分区内的其他部位设置有自动喷水灭火系统，则宜同步设置自动喷水灭火系统。（比如：设置自动喷水灭火系统的汽车库，其所属的风机房和空调机房等，如在同一防火分区，宜同步设置自动喷水灭火系统。）

3、对于未设置自动喷水灭火系统的建筑，可以设置推车式ABC干粉灭火器或洁净气体灭火器、二氧化碳灭火器等。

4、需要说明的是，在一些特殊情况下，以上部位可能被列为“特殊重要设备室”，则不论建筑规模，均应设置细水雾或气体灭火系统等消防设施。（判断是否属于特殊重要设备室，需要根据建筑性质和工艺需求来确定，比如某些工业场所的空调机房等。）



设置自动喷水灭火系统的风险及注意事项



一、自动喷水灭火系统的设置，必须考虑对设备的影响，喷放时不得影响消防设备（机械加压送风机、机械排烟风机、补风风机等）或特殊重要设备（有些设备情况特殊，不能中断运行）的正常运行，不得引发漏电等安全事故。建议提高电气设备外壳的防护等级，同时做好电气线路的保护，电气设备外壳的防护等级可以参照《消防给水及消火栓系统技术规范》（GB50974）要求，采用IP55防护等级。特殊情况下还可以考虑采用细水雾或气体灭火系统等。（附后：外壳防护等级-IP代码的意义）

二、需要考虑洒水喷头动作温度的要求：在排烟风机和锅炉房等场所，需要考虑设备正常运行时的环境温度。常规的公称动作温度68℃的洒水喷头，不一定能满足要求；





小贴士：外壳防护等级（IP代码）的意义



IP防护等级标准，是指电气设备外壳的防护等级，通常由两个数字所组成：第一位特征数字所表示的防止固体异物进入的防护等级，第二位特征数字所表示的防止水进入的防护等级。



比如：《消防给水及消火栓系统技术规范》（GB50974）中：11.0.9 消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30；与消防水泵设置在同一空间时，其防护等级不应低于IP55。

这里的IP30，表示：

1、防止直径不小于2.5mm的固体异物，直径2.5mm的物体试具不得进入壳内；

2、设备外壳不防止水进入，对水无防护；

这里的IP55，表示：

1、防尘：虽不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全；

2、防喷水：防止喷射的水侵入，向外壳各方向喷水无有害影响。

很明显，IP55防护等级，适应于设置有自动喷水灭火系统的场所。

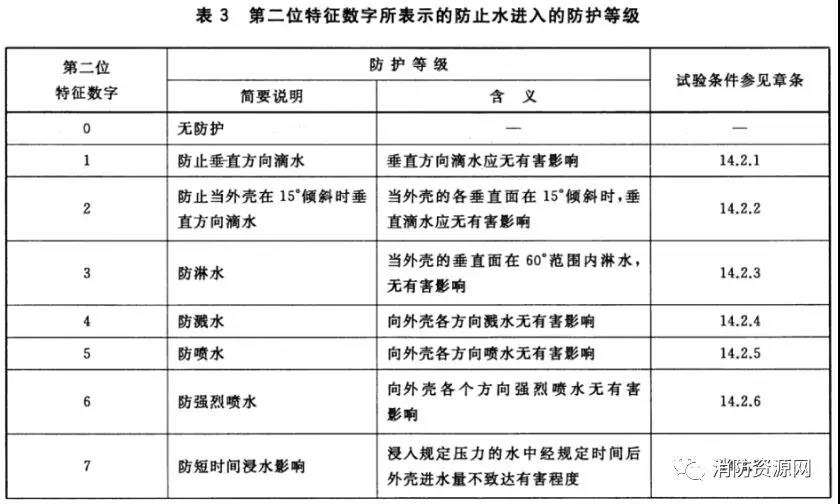

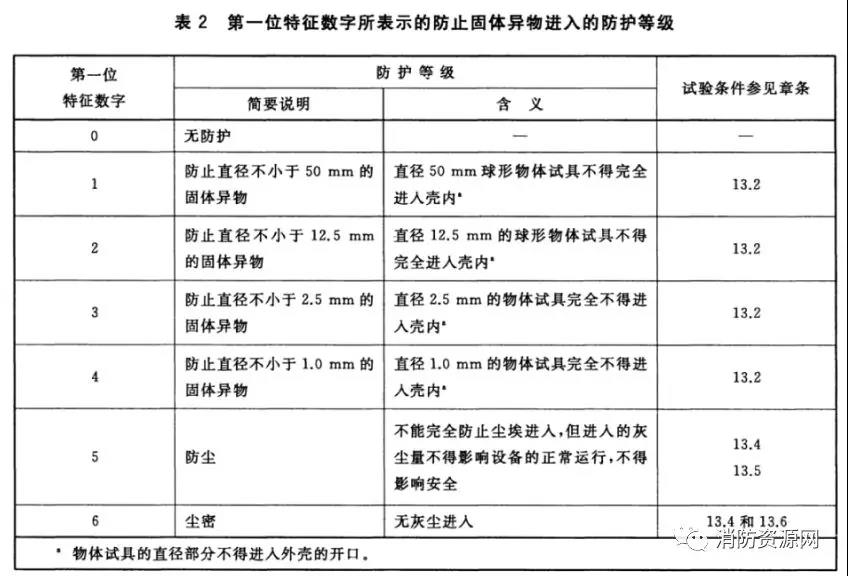

附表：
