四大水系统原理图

1、 自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的，并能在发生火灾时喷水的自动灭火系统。自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

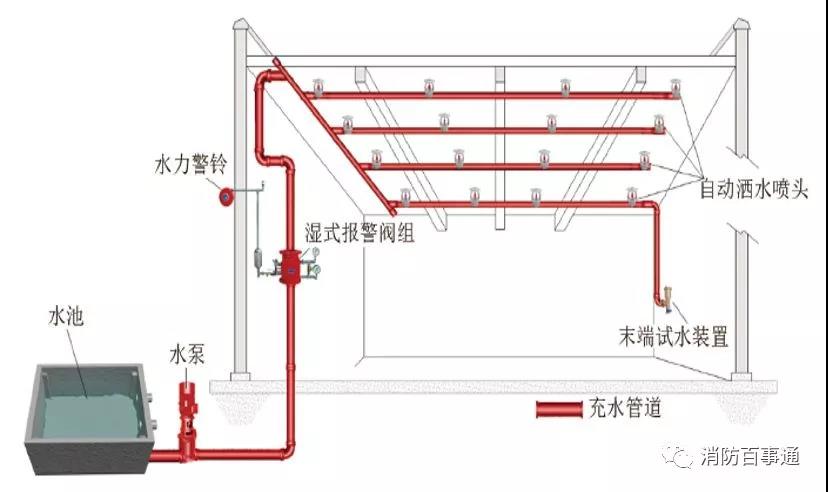

▲自动喷水灭火系统原理图▲



2、 自动喷水灭火系统根据喷头的不同可以分为两类，使用闭式喷头（注意喷头中间的红色玻璃管）就是闭式系统，使用开式喷头的为开式系统。其中闭式系统包括湿式系统、干式系统和预作用系统；开式系统包括雨淋系统、水幕系统。

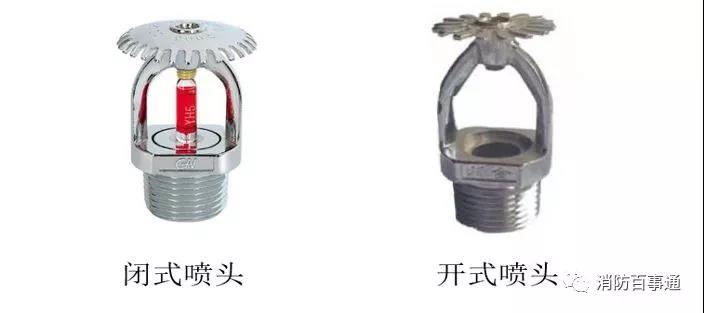

▲两种喷头▲



3、 各不同系统的区别主要体现在管道填充物及各组件上。其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。



4、 湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等组成。

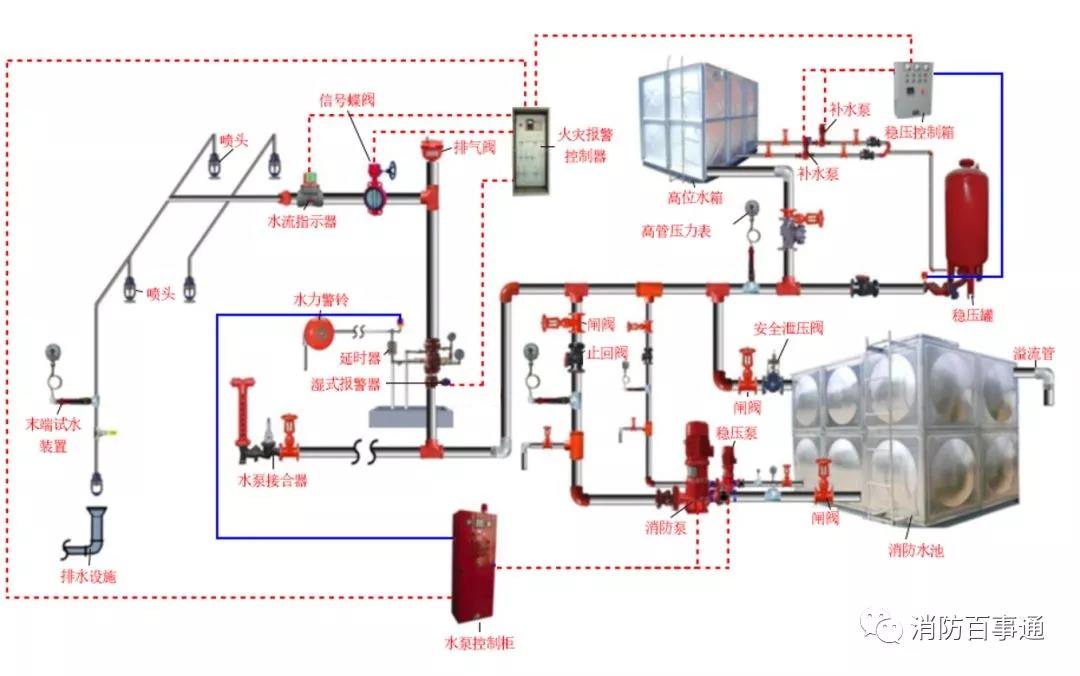

▲左边为湿式系统，右边为供水设施▲



5、 干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等组成。

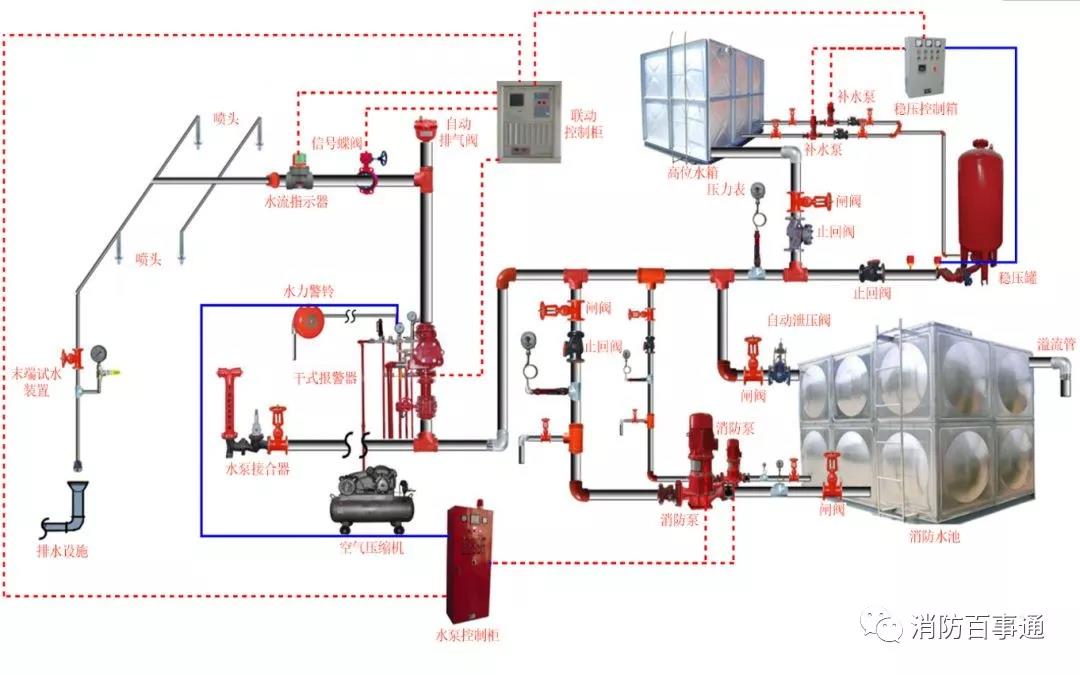

▲左边为干式系统，右边为供水设施▲



6、 预作用系统在准工作状态时配水管道内不充水，由火灾自动报警器自动开启预作用阀后，转换为湿式系统，预作用系统由闭式喷头、预作用阀组、充气设备（不是必须有）、水流报警装置、供水设施及供水配水管道等组成。

▲左边为预作用系统，右边为供水设施▲



7、 雨淋系统由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀，由开式喷头、雨淋阀组、水流报警装置、供水设施及供水配水管道等组成。

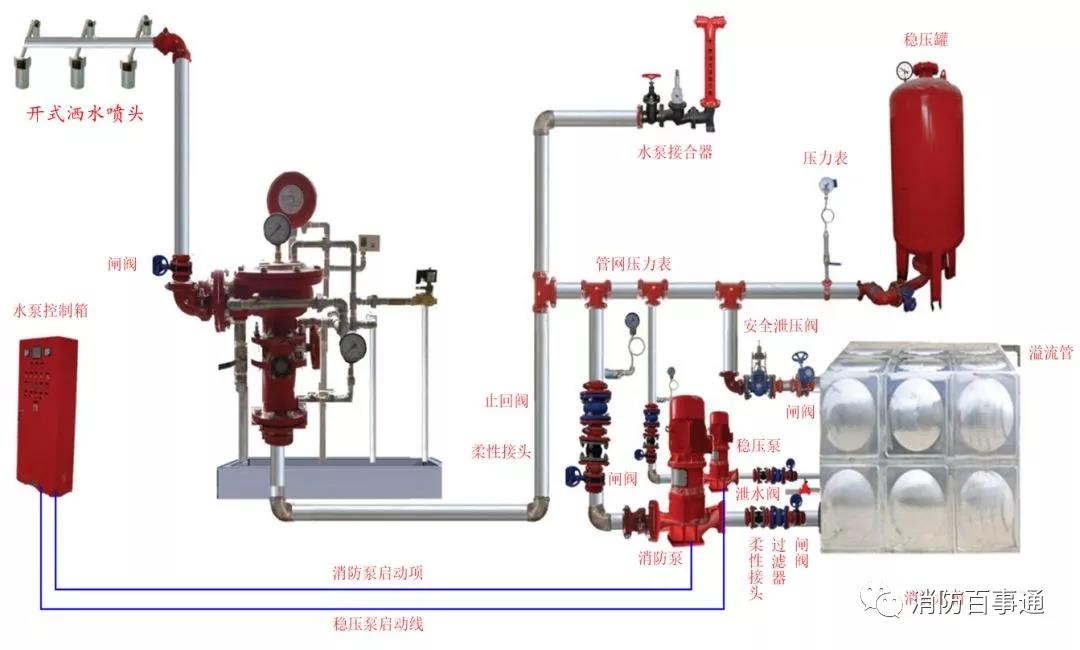

▲左边为雨淋系统，右边为供水设施▲
