大厦高压细水雾灭火系统如何设计？
来源：未知作者：高压细水雾厂家 发布时间：2017-11-02 13:46:44 点击： 0
本文假设设计某大厦的细水雾灭火系统，设计点包含地下二层变配电室、测试机房、EPS机房、档案室等七个保护区域。高压细水雾灭火系统采用全淹没应用方式，细水雾泵组设置在地下二层钢瓶房内，阀组设置在保护区外。
高压细水雾灭火系统的水力计算：

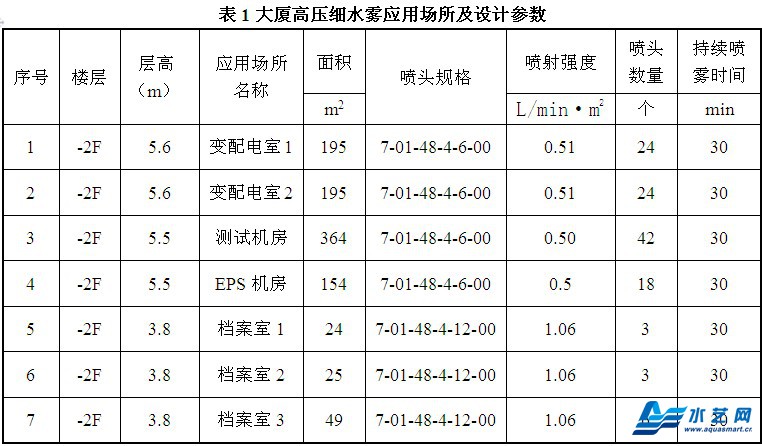

对最不利区进行水力计算，计算结果：系统设计流量为192L/min，设计压力为11MPa。系统补水uali不得小于0.3MPa，不得大于0.6MPa，系统补水流量不得小于192L/min，系统的持续喷雾时间取30min，系统储水量为7.5m³。应用场所设计见表1。
高压细水雾灭火系统系统组件：

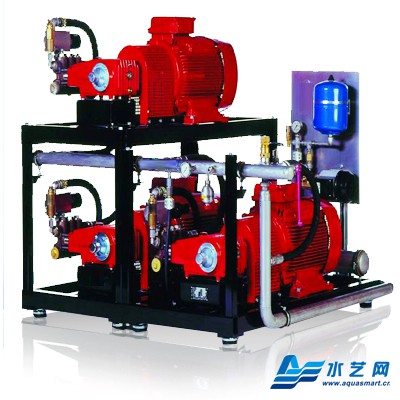

高压泵组（两用一备）：由三台PAH80高压泵（两台主泵，一台备用泵）、一台稳压泵、泵控制箱、1m³水箱（含液位显示及控制器）、水箱进水过滤器及电磁阀、安全泄压阀、机架及连接管道、阀件等组成。水箱进水口与水源管路相连，由液位控制器实现对水箱自动补水；安全泄压阀用于调节泵组的出口压力；泵组部件主要材料为不锈钢。单台高压泵的流量为112L/min，最高工作压力16MPa，电机功率33KW，工作电压为AC380V、50Hz。泵组流量为224L/min，电机功率66KW。
对于区域阀组：区域阀组由系统控制阀、电动阀、系统供水球阀、压力开关、压力表及连接管道组成。区域阀组主要材料为不锈钢316，其最大工作压力为16MPa；电动阀的输入电压为AC220V。电动阀上装有手动开启手柄，能进行电动及机械应急启动；在电磁阀出口装有临时试验装置，用于对系统进行调试及检测。Danfoss Semco公司的区域阀组结构紧凑，安装空间小，启动灵活可靠。区域阀排水就近泄压排放。

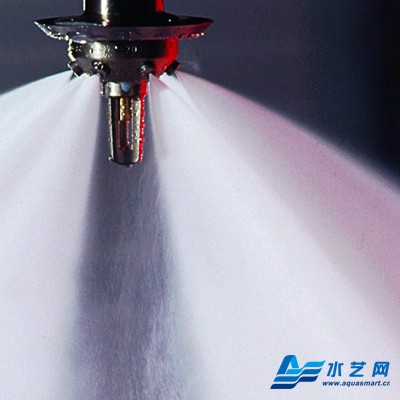

喷头根据保护区域类型不同，分别选用两种型号：
7-01-48-4-6-00，工作压力为10MPa，K系数为0.45。
7-01-48-4-12-00，工作压力为10MPa，K系数为0.95。
系统管道采用1Cr18Ni9Ti无缝不锈钢管，管道连接采用焊接或高压卡套管件连接。管道、管件的工作力为16MPa。
高压细水雾灭火系统操作与控制：
系统具有自动控制、电动控制和机械应急操作三种控制方式，在变压器的表面设置探测器。系统报警控制器在接收到两个独立的火灾报警信号后，延时30秒（延时时间可调）自动发出控制信号打开区域阀组，启动高压泵组进行自动灭火。在泵房内，每个保护区设有就地控制盘，当人目测确认火灾或自动控制还未动作或失灵时，可以按下就地控制盘上的启动按扭来启动系统。在报警控制器发出启动信号后的延时时间发现系统误报警时，可按下就地控制盘上的停止按扭来解除启动信号。
当系统自动控制、手动紧急启动按扭控制失灵时，可以进行机械应急操作，用手打开区域阀组中电磁阀的开启手柄来启动系统；在消防控制中心设有高压泵组远程启动/停止按扭，可对高压泵组进行远程启动或停止操作并能显示其启停状态。消防控制中心的报警控制器可以远程开启各区域阀组并显示其启闭状态。保护区内所有设备的动力电源及可燃气源应连锁关闭。
