大空间智能主动喷水灭火系统设计说明

一、设计依据
<<建筑设计防火规范>> (GB50016-2006)
<<火灾自动报警系统设计规范>> (GB50116-98)
<<自动跟踪定位射流灭火系统>>( GB25204-2010)

二、系统说明
1、本工程全自动智能型主动喷水灭火系统采用ZDMP5型系统，ZDMP5型灭火系统全天候24小时工作，现场一旦探测到火灾，系统自动打开电磁阀、启动水泵进行灭火。
2、前端设置

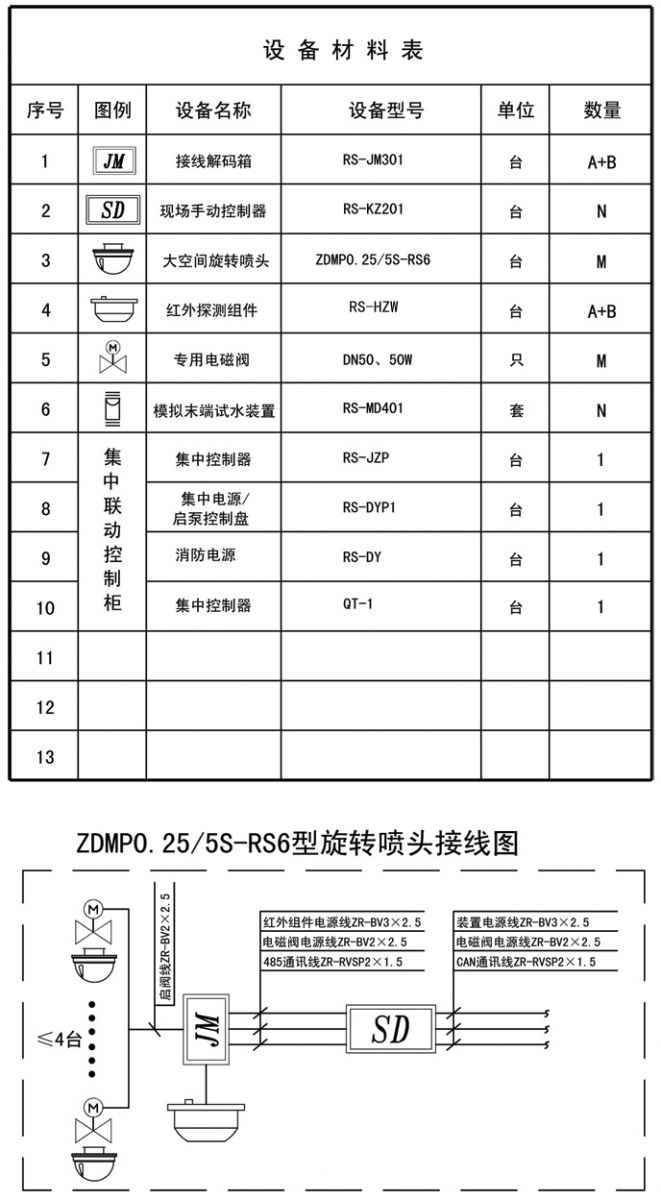

    在被保护区域内共设置M台大流量旋转喷头(型号ZDMP0.25/5S)，信号解码箱安装应与红外探测组件距离不超过10米，电磁阀宜水平安装。大空间旋转喷头现场区域控制器安装在喷头下方附近,距地面1.5米壁装，操作时应能看清其动作；设备安装高度见平面图，设备型号参见材料表。

三、系统供电
   红外探测组件工作电压为AC220V，由信号解码箱供出；现场区域控制器电源由消防控制室集中控制柜供给。

四、系统布线

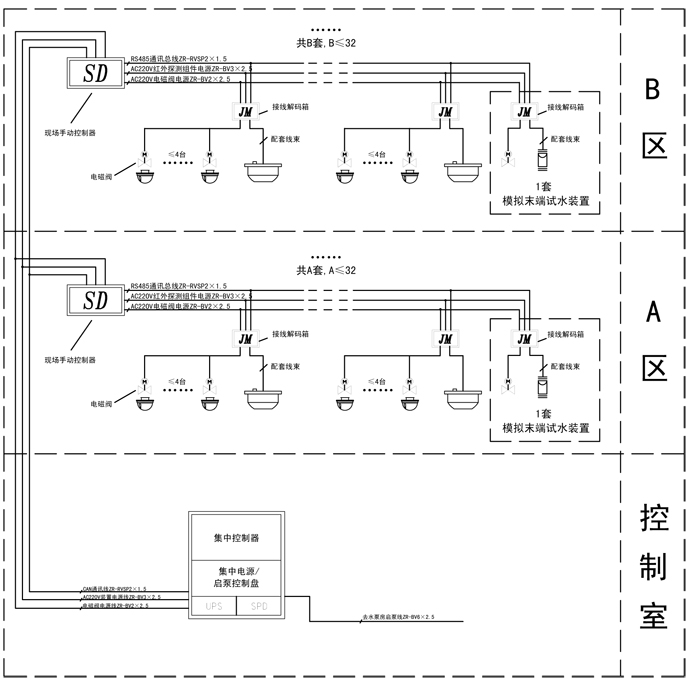

1、从大空间旋转喷头集中控制柜至现场区域控制器布线方式：
装置电源线(AC220V)：ZR-BV3×2.5
电磁阀电源线(AC220V)：ZR-BV2×2.5
CAN总线通讯信号线：ZR-RVSP2×1.5
2、从现场区域控制器 至大空间旋转喷头信号解码箱布线方式 ：
红外探测组件电源线（AC220V）：ZR-BV3×2.5
电磁阀电源线（AC220V）：ZR-BV2×2.5
485总线通讯信号线：ZR-RVSP2×1.5

五、接地
本系统工作接地电阻应小于4欧姆，采用联合接地时，接地电阻小于1欧姆。

六、消防联动：
    智能型大空间旋转喷头的联动是由系统主机完成的，启动方式有控制室自动、手动和现场应急手动等三种启动方式。
大流量旋转喷头自动控制：
    消防控制室无人值守时或人为使系统处于自动状态下，当报警信号在控制室被主机确认后，控制室主机向现场区域控制器发出灭火指令，启动电磁阀和消防泵进行灭火。
消防控制室手动：
    消防控制室控制设备在手动状态下，当系统报警信号被工作人员通过监控系统或现场确认后，控制室通过大空间旋转喷头集中控制器按键选择失火区域喷头，启动相应电磁阀和消防水泵实施灭火。
现场应急手动：
    工作人员发现火灾后，通过设在现场的手动控制器按键选择大空间旋转喷头、启动相应电磁阀和消防水泵实施灭火。

七、消防控制室：
    消防控制室设在一层，内设置一套操作台，其中安装大空间旋转喷头集中控制器、电源/启泵控制盘等设备；操作台与墙面至少留1米的维护空间，消防控制室地面须铺设防静电(防火)型地板，架空高度为300mm。

八、施工要求：
    管线安装应按照电气施工中相应的规范进行，施工时与土建、设备等专业密切配合，协调进行。

九、本说明未及事项参见国家现行有关标准、规范执行。

十、系统功能及要求：
1、红外探测组件须采用双波段红外、紫外复合探测方式，避免出现因现场特殊材料燃烧而产生的紫外火焰不能被红外探测监控到的盲区，防止因阳光和普通照明灯光的干扰而导致红外探测监控误报的情况出现，保证其探测的可靠性。
2、大空间旋转喷头现场区域控制器 的功能及要求：
 2.1 其面板上按键须具有对电磁阀进行打开或关闭控制的功能。
 2.2 其面板上按键须设置急停按钮。即当大空间旋转喷头误喷时，按下该急停按扭，射水立即停止。
 2.3 其面板上的指示灯须能够直观显示红外探测组件、电磁阀的运行状态、报警和故障等信息。
3、大空间旋转喷头集中控制柜的功能及要求：
 3.1 集中控制柜须直观显示出现场任意一个红外探测组件、电动阀的运行状态、报警和故障等信息。
 3.2 集中控制柜须具有对现场任意一个电磁阀进行远程的点对点打开或关闭控制功能。
 3.3 集中控制柜可对现场进行分区控制，可同时打开和关闭同一分区内的电磁阀。
