一、用于防止低流量空转过热的泄压阀，没有型号规格，整定压力计算不准确。
泄压阀设置主要目的是避免水泵低流量，同时兼作系统超压泄压。目前设计普遍存在缺失材料表或材料表不全，参数不全且参数错误的情况。
超压泄压，所有的安全阀均可做到，但用于避免水泵低流量，不是防超压，不能采用泄压阀以外的其他安全阀。
直接载荷式安全阀释放流量偏小不适合，选用释放流量大的安全阀又容易发生颠振或频跳，所以用先导式安全阀，最常用的是水力控制泄压阀，通过水力（水压）连锁控制泄压阀开启出流，没有中间环节，技术上最为可靠，也不能采用电气自动控制泄流系统。
设计成果应提供准确的泄压阀整定压力。整定压力（Ps）是开始泄压的压力，指泄压阀主阀阀芯在运行条件下开始升起时的压力。在该压力下，介质呈连续排出状态，这是泄压阀设计的基本参数。排放压力（Pd）是指主阀排放流量达最大值时的进口端的压力。关闭压力（Pb）也称回座压力，是指主阀阀芯重新与阀座接触，出口端断流时的压力。
整定压力是设计重要内容，参数过高造成消防泵低流量运转而造成事故，过低则造成系统水压不足，影响灭火。而不少设计图纸，漏标注整定压力或标注成“泄压值”，概念模糊，造成施工单位也在调整定压力时也较为粗略。
二、泄压阀整定压力过高
首先谈谈泄压阀整定压力如何确定？
整定压力（Ps）是指泄压阀主阀阀芯在运行条件下开始升起时的压力。在该压力下，介质呈连续排出状态。这是泄压阀设计的基本参数，是开始泄压的压力，一般也称泄压压力。排放压力（Pd）是指主阀排放流量达最大值时的进口端的压力。关闭压力（Pb）也称回座压力，是指主阀阀芯重新与阀座接触，出口端断流时的压力。
《水力控制阀应用设计规程》（CECS144：2002），以下简称《控制阀规》，4.3.4规定泄压阀的整定开启压力不应小于系统设计工作压力加0.1MPa。《水力控制阀》（CJ/T219-2017）6.6.4.2规定泄压阀排放压力不大于1.08Ps，回座压力不大于Ps-0.15（MPa）。CB/T3021-2013《安全阀技术要求和性能试验方法》（以下简称《安全阀》）3.2.1规定排放压力不大于1.2Ps，启闭压差不大于0.2Ps，即回座压力大于0.8Ps。
泄压阀设置的目的是防止消防泵低流量过热、防止超压、保证系统运行压力。选型必须控制Pb、Ps、Pd必须处于一个合理的范围，Ps必须小于消防泵零流量扬程，否则消防泵零流量时，泄压阀不能开启，没有起到防止消防泵低流量过热的设置目的。且有一定的差值，避免设置误差造成泄压阀不动作，建议当选泵扬程H≧1.0MPa,Ps=1.15H。
实际项目的设计，整定开启压力大部分根据《图示》的说法：“超压泄压阀的泄压值不应小于设计扬程的120%。”因而大部分项目存在整定压力过高的问题，有的按1.2H,有的按1.3H设计。

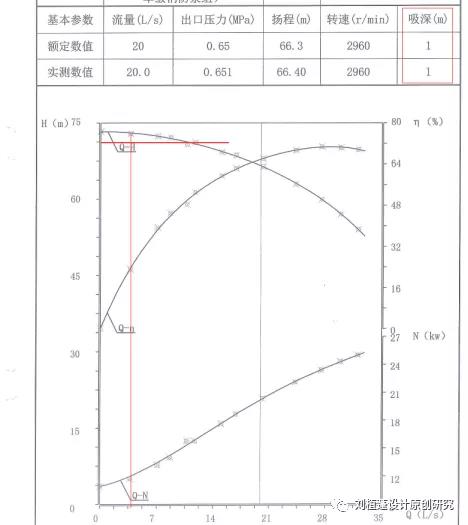

国内外消防泵产品标准，都没有零流量时的压力大于1.2H的要求，也就是说，有可能买到零流量压力Ho<1.2H的消防泵且是合格产品，设计说明虽照抄《消水规》5.1.6写明“宜大于设计工作压力的120%”，但实际上大部分取得CCCF认证的主要消防泵产品，大多是Ho<1.2H（见下图图4）。个别大于1.2H，也没超出多少，很少见到超1.3H的消防泵。
图4
《消水规》5.1.6的规定争议较大，出台后，产品标准也没有相应更新。造成大部分消防泵厂家继续采用原有技术和生产线生产消防泵，提供产品资料与CCCF认证不一致，普遍给设计人员造成消防泵Ho>1.2H的假象。最关键的是设计人员没有求实精神，没有查核CCCF认证资料而进行设计。
既然大部分消防泵零流量时的压力小于1.2H，整定压力大于等于1.2H，失去设置泄压阀的意义：不能防止0流量搅拌运转，易造成发热变形甚至爆炸事故。
三、泄压阀整定压力过低
Pb不能太低，否则系统低于设计压力而泄压阀不能关闭，影响消防系统的使用，这也是《消水规》没有照搬NFPA要求设置系统泄压装置的原因。《水力控制阀》6.6.4.2规定产品启闭压力差最大为0.15MPa，当H≦1.0MPa,若Ps=1.15H，Pb有可能<H,所以首先选泵扬程必须大于设计扬程0.1~0.15MPa，保证回座压力大于设计扬程且有一定余量。
实际设计项目中，如室外消火栓泵、仅地下室设置喷淋的喷淋泵，扬程一般<0.6MPa，其泄压阀整定压力往往只比设计压力高0.1MPa左右，导致Pb<设计压力,若加上产品质量不稳定，造成系统不能正常供水。实际测试中，存在不少系统压力不满足设计要求的情况，这是原因之一。
四、泄压阀规格偏小。
消防泵不适合并联运行，影响供水可靠性，原因是，即使相同品牌相同型号的消防泵，其特性曲线不可能完全相同，至少存在微小偏差，有可能在火灾初期低流量的某一工况点，一台消防泵运行，造成另一台消防泵不出水，搅拌状态造成出水管发热变形及事故，影响灭火，所以尽量不使用多用一备消防泵组。但目前多用一备仍是常态，规范也明确允许，暂不讨论。
泄压阀不能过小。原因是考虑到并联消防泵实际存在的压力差，因为大部分单泵的曲线还是比较平缓，泄流量小导致系统管网压力下降不明显，两台泵都在运行，但一台消防泵不出水，搅拌状态造成出水管发热变形及事故。
如泡沫喷淋系统，目前大部分地方都是统一按80L/S的设计流量，消防泵往往是40L/S,扬程80米左右，泵出水管DN150或DN200，出水干管DN200,泄压阀、阀后泄流管采用DN100偏小，需要按并联泵组流量选用泄压阀、阀后泄流管，原因见上述内容。
泄压阀规格偏小的情况也出现在低扬程泵系统中，设计没有计算泄压阀前的过滤器阻力。过滤器的压降与流速的平方成正比，4倍流速产生16倍的压降，当过滤器存在阻塞时，压降也相应放大，所以管径也不能偏小。否则，一泄流，压降大，很快就回座，产生频跳。
五、并联运行消防泵组泄压阀没有防止频跳措施。
由于泄压阀不能过小，且并联运行消防泵组实际特性曲线过陡，泄压阀一动，泵组扬程很快就下降到回座压力，当泄压阀实际产品启闭压力差较小时（《水力控制阀》限制最大压力差为0.15MPa，没有限制最小压力差），泄压阀产生频跳，影响泵组运行。
防止频跳,不能减小泄压阀规格（见上论述），可以采取加大管路阻力方式，如选用滤孔孔径小的过滤器。加大管路阻力，零流量时不减静压，低流量压力增加有限，大流量减压较大，基本与并联运行消防泵组实际特性曲线相对应。过滤器具体孔径的选用，应将过滤器的阻力流速曲线与泵组特性曲线对比选择。也可选择合适的、不容易产生频跳泄压阀产品。
六、泄压阀规格偏大。
泄压阀规格过大容易发生颠振或频跳，不少一用一备消防泵系统，泄压阀规格和阀后泄流管规格与消防泵出水干管同管径，这种方式看起来似乎可行。但是，目前出水管管径设计流速均较小，如40L/S消火栓泵出水管采用DN200,设计流速只有1.2m/s，而泄压时由于压力大，泄压阀实际流速很大，泄压流量是消防泵额定流量的几倍（与泵扬程、水力损失有关），而泄压流量达到额定流量之前，一般的消防泵扬程下降到回座压力，更何况几倍流量，容易引起频跳。
防止小流量运转，只要泄压流量能够达到消防泵额定流量的1/5~1/3,已经足够带走电能转化成的热量。建议按流速2~5m/s计算选择，消防泵扬程越高，流速选取值越大。NFPA20提供了规格对应表，GB50284-2008《飞机库设计防火规范》9.10.4的条文解释，对NFPA20规格对应表进行简化（见下图图5），方便选用。
图5
七、泄压阀一般从泵房内系统侧供水干管接出（见图3），不能从流量测试装置、试水管路接出。
原因如下：
1.测试管路的控制阀常闭，仅仅在需要测试时才打开，而泄压阀必须长期开启。
2.测试必须关闭泄压阀，增加环节和遗漏可能。
泄压阀本身是安全阀的一种，阀前是不允许存在阀门的，因为阀门误关闭使泄压阀组失效，但泄压阀有检修调试等需要，必须存在检修阀门，阀门需带启闭标志。泄压阀从测试管路接出时，测试必须关闭泄压阀，测试完毕需开启。
3.测试设备检修、送检时关闭测试管路的控制阀（见图3的阀门⑥），造成泄压阀失效。
4.虽然泄压阀设置目的防水泵低流量，但事实上同时起到防系统超压的作用。不宜在消防泵出水管控制阀前接出。
八、一个系统（即一组消防泵）可以共用一套泄压阀组，当系统压力需要严格控制超压时，建议泄压阀组一用一备。
需要通过泄压阀组严格控制系统不超压的系统，包括柴油机泵宜设一用一备泄压阀组，详见刘植蓬《柴油机消防泵组及泵房-设计及应用！》（消防资源网）。
泄压阀组一用一备，目的是增大安全度而不是增大泄流量，建议设两组泄压阀组时，管径宜再减半级（按照NFPA20的建议再适当下调），且两组泄压阀的整定压力应有一定差距，至少相差0.02~0.05H，小扬程泵取0.05，避免同时动作导致压力下降过快而产生频跳。
九、泄压阀周边同样需要维修、调试空间
泄压阀的整定压力不是一成不变的。当消防泵老化、叶轮磨损造成水泵实际扬程下降后，整定开启压力也应相应调整。水泵每季度测试后，若测试数据有较大变化，需要相应调整泄压阀。
十、泄压阀后泄水管必须回流水池
泄流量有可能很大，不回流水池可能造成消防水池蓄水过早泄光。尤其是泡沫喷淋系统，一个喷头开启导致全部消防泵启动，消防泵低流量需要泄压排水，几乎80L/S的流量在排走，造成蓄水量不足，同时也容易淹掉泵房。
十一、当水池最高水位高于泵房天花时，泄压阀后泄水管管口应设于水池最高溢流水位之上进入水池，且泄压阀后泄水管最低处应设放空闸阀及针孔阀。
泄水管没入水中，泄压阀后一直有水，存在背压。或者虽将泄水管管口设于水池最高溢流水位之上，但若泄水管最低处没有放空闸阀及针孔阀，泄流后水也没法排走，也存在背压。背压使整定压力的设置准确度下降，泄压阀的自动调节可能产生不利后果。

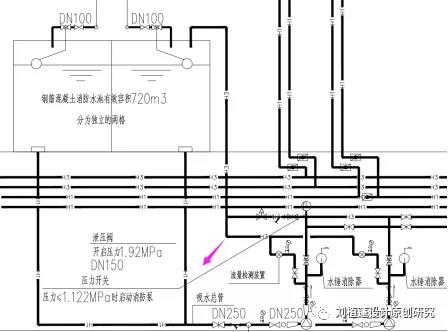

这种错误，常见于消防水池设于地下一层，泵房设于地下二层项目，见下图图6。
图6
十二、泄水管管径宜按泄压阀规格放大一级，减少阻力和背压。
当管路过长且弯头多（局部损失大）时，泄压阀后泄水管宜再加大一级。
十三、泄压阀后泄水管应独立排至消防水池，不应与其他消防系统泄水管合用，不宜与测试管路排水管合用排进水池。
多套消防系统泄压阀后泄水管合用，当火灾时多套消防系统启动且处在初期小流量状态，多套系统的泄压阀需动作，先动作系统造成共用泄水管产生背压，影响其他消防系统泄压阀动作，尤其是不同系统扬程差距大项目，如一类高层住宅项目，室内消火栓泵H=160m或180m（山地项目）,车库喷淋泵H=50M,消火栓系统泄压后，影响喷淋系统泄压阀开启。

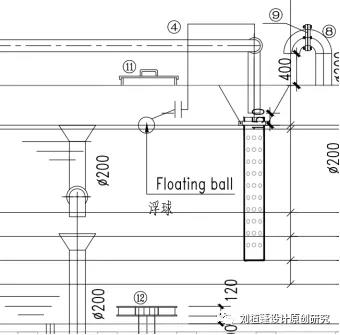

十四、泄水管需远离消防泵吸水口，或者采用消音消波穿孔套管
所有措施目的是防止产生气泡被消防泵吸入，NFPA20推荐泄水管口插入水中，个人建议按下图图7采用消音消波穿孔套管。
图7
十五、泄压阀前应有过滤器和压力表，设计不另设压力表时，材料表中必须注明泄压阀自带压力表。
一些设计和《图示》在泄压阀前漏设过滤器。虽然一些泄压阀的导阀前控制管路自带过滤器，但主管没有滤器，存在块状固体物质堵塞控制管路及控制腔下腔进水孔道的可能。一些丝状物质也有可能缠在阀瓣位置造成关闭不严。《控制阀规》5.5.1也规定泄压阀组必须配置过滤器。
十六、泄压阀整定压力低于稳压装置停泵压力，造成不时泄水。
室外栓临时加压系统，主泵扬程低，易出现。还有个别喷淋系统，稳压装置设于地下室，也经常出现，如喷淋主泵H=1MPa，稳压装置启停泵压力分别为0.92MPa、1.26MPa（选自17S205），第三类是个别多层民用建筑，最不利消火栓只需0.25MPa，稳压装置没有尽量按最小压力控制。上述三种情况经常出现稳压装置停泵压力高于泄压阀整定压力。
稳压装置停泵压力不宜过高，可以加大气压罐容积，在保证调节容积大于150L前提下，加大α数值，避免稳压装置启停泵压力大于整定压力。
十七、泄压阀整定压力低于屋顶水箱压力，造成屋顶水箱漏水到消防水池。
常见于高层住宅项目，仅地下车库或配套公建设置喷淋，压力不高，水泵扬程不大，由于泄压阀整定压力必须低于Ho，屋顶水箱压力高于泄压阀整定压力，造成系统失效。
解决办法有两个，一是屋顶水箱出水管加减压阀组，二是适当提高喷淋泵扬程，具体采用哪种方式，需要具体项目分析。
十八、泄压阀整定压力大于屋顶水箱出水管减压阀组后安全阀整定压力。
安全阀整定压力，设计人员一般均是参照《图示》建议，按高于减压阀后静压0.4MPa,没有前后对照和分析进行调整。如在超高层项目，由于消防泵扬程高，经常出现安全阀低于泄压阀整定压力的情况。上述高层住宅项目地下车库喷淋系统也存在。这种情况，火灾初期低流量时，消防泵泄流不是首先开启泄压阀，而是减压阀组安全阀动作排水，造成消防蓄水浪费及存在风险。
《安全阀》3.2.1规定排放压力不大于1.2Ps，启闭压差不大于0.2Ps，有可能某些产品回座压力过低，造成消防泵可能在低于设计压力工况下长期运行，影响灭火。
十九、稳压设备与消防系统管网的连接没有设置止回阀，但泄压阀整定压力大于稳压设备的安全泄压阀整定压力。
《消防气压给水设备》（GB27898.1-2011）5.12.6规定：设备的出水主干管道上应设置安全泄压阀，其开启压力不应大于设备最高工作压力的110％，其回座压力不应低于设备最高工作压力的85％。当稳压设备额定压力接近系统压力时，且稳压设备与消防系统管网的连接漏设止回阀时，消防泵泄流不是首先开启泄压阀，而是稳压设备安全阀动作排水。
许多地方的设计，消防管道没有按《消水规》8.2.8规定按系统工作压力选择管材，而是设计工作压力，暂且不论对错。稳压设备《消水规》虽没有要求，也宜按系统工作压力选型，按设计工作压力选型的，也没有问题。但当消防泵扬程接近1.0、1.6MPa时，出现系统泄压阀整定压力（1.2、1.92MPa）大于稳压设备的安全泄压阀整定压力（1.1、1.76MPa）。
上述这几个问题的解决不难，设计人员先得熟悉系统原理和进行参数计算，并全面复核各种指标并相应调整即可。
二十、稳压设备与消防系统管网的连接有设置止回阀，但系统没有设置水锤消除器。
《消水规》8.3.3规定：当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。因此不少项目没有设置水锤消除器，但没有注意到稳压设备后存在止回阀，不能消化水锤。
