石峥嵘：本文讲解消防水泵吸水管和出水管路，以及压力表、止回阀、控制阀、流量计等部件的设置要求，指明规范图示误区！文末附视频分解！
文末附系统图示例，6大疑难探讨！
第一章 吸水管路的主要部件及要求

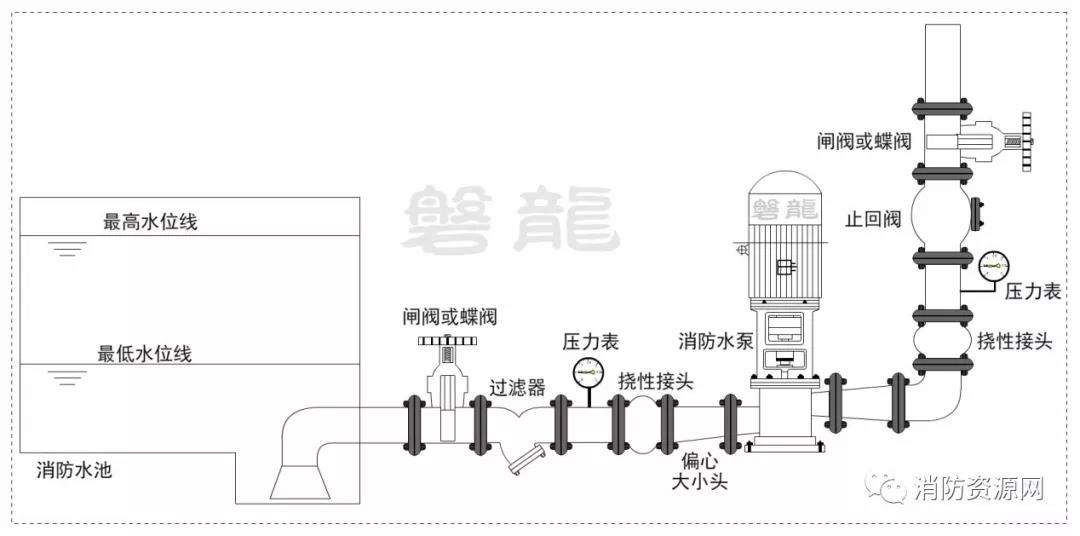

水泵吸水管路的安装次序，通常是控制阀、过滤器（如有）、压力表、挠性接头、偏心大小头、水泵吸水口。具体说明如下：
一、为方便检修，吸水管上应设置明杆闸阀或带自锁装置的蝶阀，当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀（5.1.13）
二、消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。（5.1.15）
注：过滤器非必选项，可根据实际需要确定。
三、消防水泵吸水管上应设置压力表，并应符合下列规定：
1、消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa。（5.1.17）
2、压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。（5.1.17）
3、压力表通常安装在水泵入口前（如图示），以准确反馈水泵入口压力，也可通过压力变化观察过滤器（如有）的堵塞情况。
四、为方便检修维护，水泵吸水管路的安装次序，通常是控制阀、过滤器（如有）、压力表。
五、为避免形成气囊，吸水管与水泵的连接，应采用偏心异径管（偏心大小头），并应采用管顶平接。
六、当吸水口处无吸水井时，吸水口处应设置旋流防止器。（5.1.12）
七、为方便安装和减震，水泵的进出管路均需要通过挠性接头连接。（参见图示）
八、消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合规范第12.3.19条第5款的要求；（5.1.13）
九、消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。（5.1.13）
第二章 出水管路的主要部件及要求

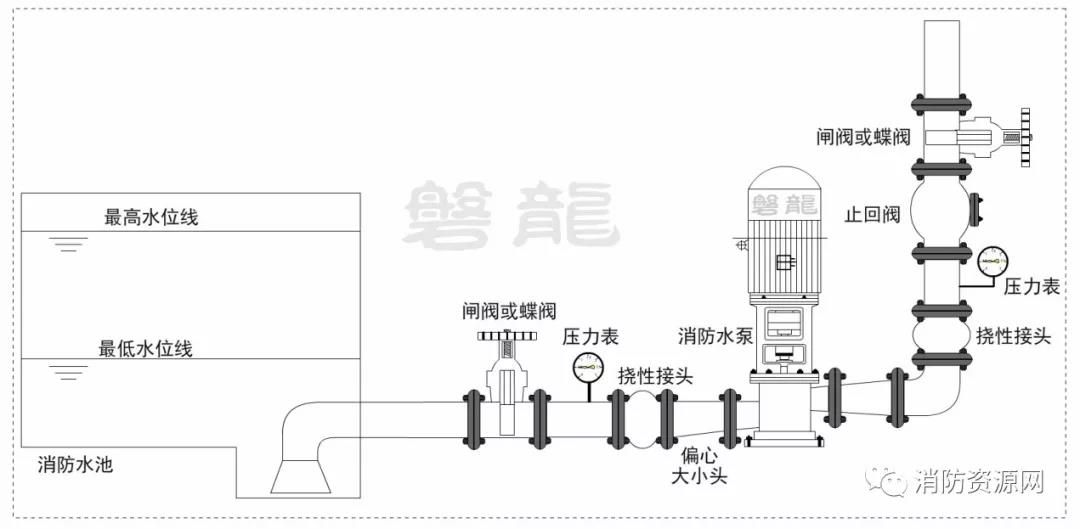

水泵出水管路的安装次序，通常是大小头、挠性接头、压力表、止回阀、控制阀、流量计和防超压装置接口等。具体说明如下：
一、消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：
1、消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa。（5.1.17）
2、压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。（5.1.17）
3、压力表通常设置在止回阀前面，以正确反馈水泵出口压力。
二、消防水泵出水管上应设置止回阀。
注：为防止水锤危害，止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。（8.3.3）
三、出水管上应设置明杆闸阀，当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门。（5.1.13）
注：控制阀通常安装在止回阀后，方便止回阀和水泵的检修。
四、每组消防水泵，应在消防水泵房内设置流量测试装置：
1、单台消防给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用流量计接口，其他泵组宜设置泵组流量测试装置。（5.1.11）
2、消防水泵流量检测装置的计量精度应为0.4级，最大量程的75%应大于最大一台消防水泵设计流量值的175%；（5.1.11）

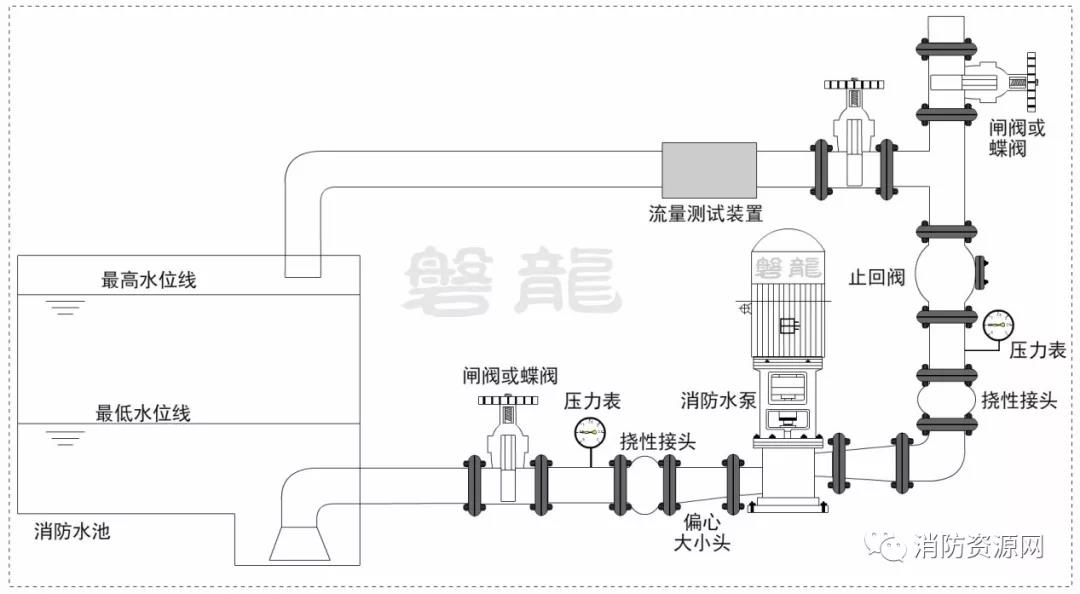

3、流量计接口位置通常在止回阀和控制阀之间，方便检修维护。
4、流量计接口须适应流量计要求（口径及前后管道长度等）。注：规范图示中，预留DN65接口的方式有误。
五、每组消防水泵应在消防水泵房内设置压力测试装置，并应符合下列规定：（5.1.11）
1、单台消防给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用压力计接口，其他泵组宜设置泵组压力测试装置；
2、消防水泵压力检测装置的计量精度应为0.5级，最大量程的75%应大于最大一台消防水泵设计压力值的165%；注：当水泵出口压力表满足此要求时，不需要另外设置压力测试装置。
六、每台消防水泵出水管上应设置DN65的试水管，并应采取排水措施。（5.1.11）
七、消防水泵的出水管路上，还应采取防止管网超压的技术措施。通常的措施是设置超压泄压阀，管路压力超过安全值时自动开启泄压，压力正常时自动关闭，维持管网设备在设定的安全值下运行。超压泄压阀宜设置在止回阀和控制阀之间，防止系统试水和流量测试超压（注：本建议要求与规范图示不同，具体可依现场实际需要确定。文末附争议探讨！）
八、消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；（5.1.12）
第三章 系统安装示例

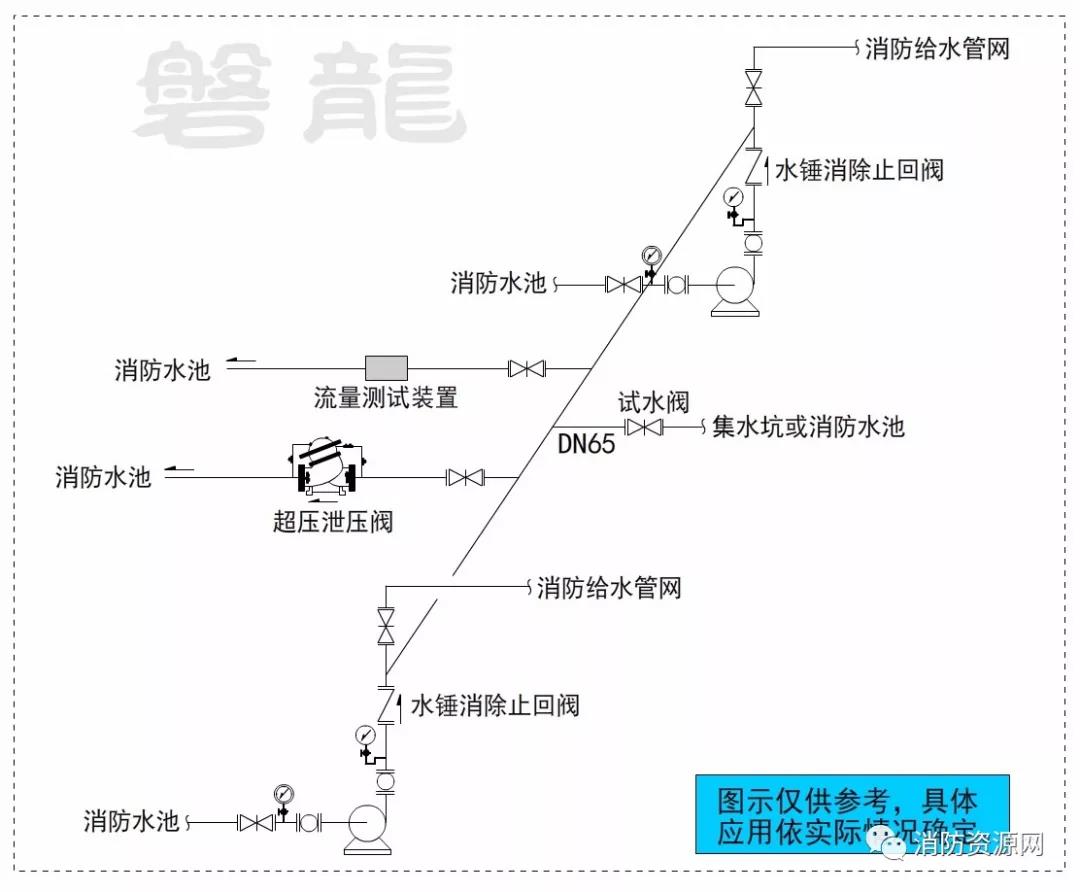

如图所示的一用一备系统中：
1、吸水管路设置控制阀、压力表，出水管路设置压力表、止回阀和控制阀。
2、在止回阀和控制阀之间，设置流量测试管路，同时也是试水管路和泄压管路。流量测试管路的管径，应根据流量测试装置的接口管径确定。
3、说明：本示例的泄压阀、试水阀和流量测试装置等排水，均回流到消防水池中。为防止对消防水池的污染，实际应用中，建议设置旁通管路，将少量的排水直接排向泵房集水坑。
第四章 争议及探讨（以下观点，供参考）
一、规范图示的流量测试装置，管路直径有误：
规范图示中，流量测试装置采用DN65管路，不妥！为保证数据准确，流量测试装置对接口口径和前后管路都有一定要求，流量测试管路必须与此匹配。
二、压力测试装置是否必要？
当水泵出口压力表满足压力测试装置的精度和量程要求时，不需要另外设置压力测试装置。
三、每组水泵的流量测试装置、试水管路、超压泄压阀等，可否共用？
通过合理的管路布置，每组水泵的以上管路和装置可以共用，参见前述系统安装示例。
四、超压泄压阀的设置位置，有何要求？
系统超压很可能发生在流量测试或系统试水的情况中，因此，超压泄压阀接口宜与流量测试、系统试水等处于同一阀门控制管段。
注：规范图示将超压泄压阀设置在水泵出口控制阀以后，将导致系统试水和流量测试时失去保护，不妥！
五、怎样理解“防止消防水泵低流量空转过热的技术措施”？
规范中所述的水泵空转和零流量运转，与常规概念不符，导致理解混乱！
六、防止管网超压的技术措施，可以采用安全阀吗？
不宜采用安全阀，应采用水力控制泄压阀
七、设置有水锤消除器或水泵出水管上设有囊式气压水罐的系统，水泵出口止回阀还需要采用水锤消防止回阀吗？
只要水锤消除器设置位置合理，水泵出口止回阀就不一定需要采用水锤消除止回阀了。
