高层建筑消防给水系统类型和供水方式

基于建筑的高度，类型，使用性质等因素，不同的建筑适用的消防给水方式也有区别，比如当市政管网的压力达不到高层建筑压力的要求时，分区供水就显得很有必要。今天我们分享高层建筑消防给水系统类型的相关内容。

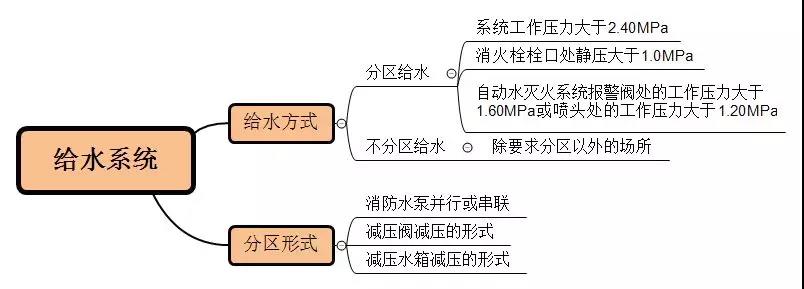

一、分区供水系统类型

注：当系统的工作压力大于2.40MPa时，应采用消防水泵串联或减压水箱分区供水形式。



二、分区形式

1. 水泵串联分区供水

宜采用消防水泵转输水箱串联供水方式，并应符合下列规定：

1）当采用消防水泵转输水箱串联时，转输水箱的有效储水容积不应小于60m³，转输水箱可作为高位消防水箱。

2）串联转输水箱的溢流管宜连接到消防水池。

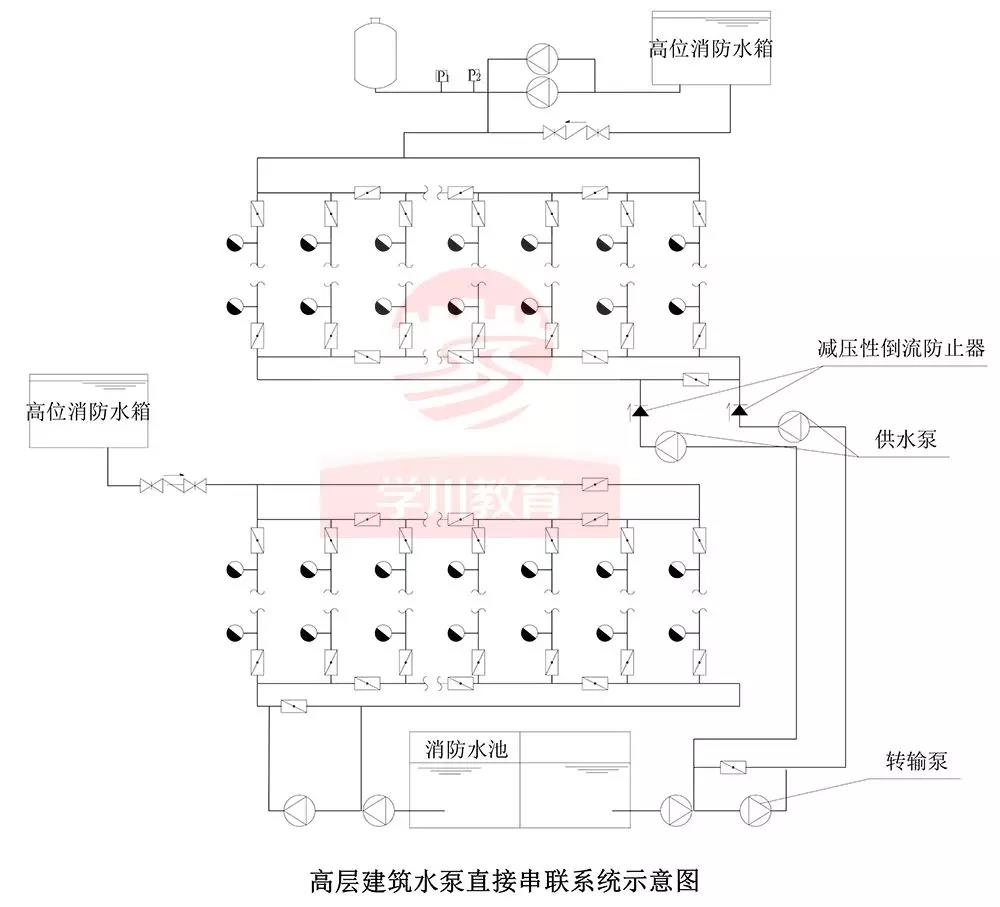

3）当采用消防水泵直接串联时，应采取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动。

4）当采用消防水泵直接串联时，应校核系统供水压力，并应在串联消防水泵出水管上设置减压型倒流防止器。

注：转输泵先启动，供水泵后启动。

2. 减压阀减压分区供水

1）消防给水所采用的减压阀性能应安全可靠，并应满足消防给水的要求。

2）减压阀应根据消防给水设计流量和压力选择，且设计流量应在减压阀流量压力特性曲线的有效段内，并校核在150%设计流量时，减压阀的出口动压不应小于设计值的65%。

3）每一供水分区应设不少于两组减压阀组，每组减压阀组宜设置备用减压阀。

4）减压阀仅应设置在单向流动的供水管上，不应设置在有双向流动的输水干管上。

5）减压阀宜采用比例式减压阀，当超过1.20MPa时，宜采用先导式减压阀。

6）减压阀的阀前阀后压力比值不宜大于3:1，当一级减压阀减压不能满足要求时，可采用减压阀串联减压，但串联减压不应大于两级，第二级减压阀宜采用先导式减压阀，阀前后压力差不宜超过0.40MPa。7）减压阀后应设置安全阀，安全阀的开启压力应能满足系统安全，且不应影响系统的供水安全性。

注：安全阀的启动压力可设为减压阀阀后静压力+0.4MPa。



3. 减压水箱减压分区供水

1）减压水箱的有效容积、出水、排水、水位和设置场所，应符合相关规定。

2）减压水箱的布置和通气管、呼吸管等，应符合规范的相关规定。3）减压水箱的有效容积不应小于18m³，且宜分为两格。

4）减压水箱应有两条进、出水管，且每条进、出水管应满足消防给水系统所需消防用水量的要求。

5）减压水箱进水管的水位控制应可靠，宜采用水位控制阀。

6）减压水箱进水管应设置防冲击和溢水的技术措施，并宜在进水管上设置紧急关闭阀门，溢流水宜回流到消防水池。
