边墙型洒水喷头的应用

《自动喷水灭火系统设计规范》GB 50084-2017中关于边墙型洒水喷头的设置场所共有以下两处：

第1处：

6.1.3 湿式系统的洒水喷头选型应符合下列规定：

1 不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头；

      2  吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头；

      3  顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头；

      4  易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头；

      5  顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头；

      6  住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头；

      7  不宜选用隐蔽式洒水喷头；确需采用时，应仅适用于轻危险级和中危险级Ⅰ级场所。

第2处：

6.1.6 自动喷水防护冷却系统可采用边墙型洒水洒头。

关于第2处"自动喷水防护冷却系统可采用边墙型洒水洒头"，尚存在一些争议，比如知名消防专家石峥嵘先生就认为：



“ 防护冷却系统和自动喷水灭火系统的应用场景完全不同，边墙型洒水喷头的最大保护跨度在3米以上，侧重于一定距离以外的保护对象；而防护冷却系统洒水喷头溅水盘与防火分隔设施的水平距离不超过0.3m，采用边墙型洒水喷头以后，能否在0.3m的距离内保证布水均匀，不知道是否有相关的实验依据；但曾经有不少文章和实验数据，说明防护冷却系统的洒水喷头不能采用边墙型洒水喷头代替，认为边墙型洒水喷头在这么近的距离内，无法保证布水均匀，需要采用专用喷头（比如窗玻璃喷头等）。

       而且，在边墙型洒水喷头的产品标准中（《自动喷水灭火系统第1部分：洒水喷头》），其布水性能参数也并没有显示能支持这么近的保护对象。

       因此，防护冷却系统中采用边墙型洒水洒头，是值得商榷的问题。”

这里涉及到《自动喷水灭火系统设计规范》GB 50084-2017第5.0.15条关于防护冷却系统的具体要求：

5.0.15 当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合下列要求：

      1 喷头设置高度不应超过8m；当设置高度为4m~8m时，应采用快速响应洒水喷头；

      2 喷头设置高度不超过4m时，喷水强度不应小于0.5L/（s·m）；当超过4m时，每增加1m，喷水强度应增加0.1L/（s·m）；

      3 喷头的设置应确保喷洒到被保护对象后布水均匀，喷头间距应为1.8m~2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m，与顶板的距离应符合本规范第7.1.15条的规定；

      4 持续喷水时间不应小于系统设置部位的耐火极限要求。

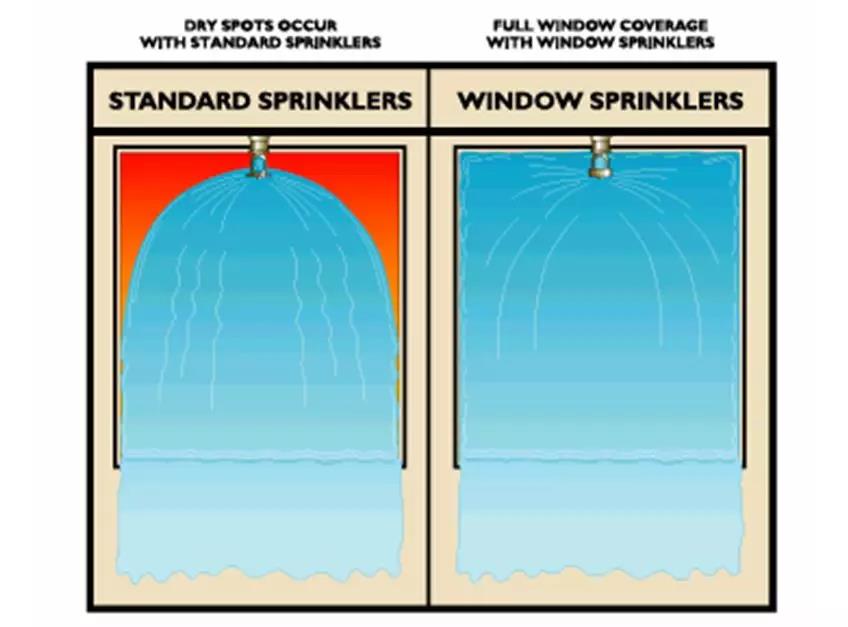

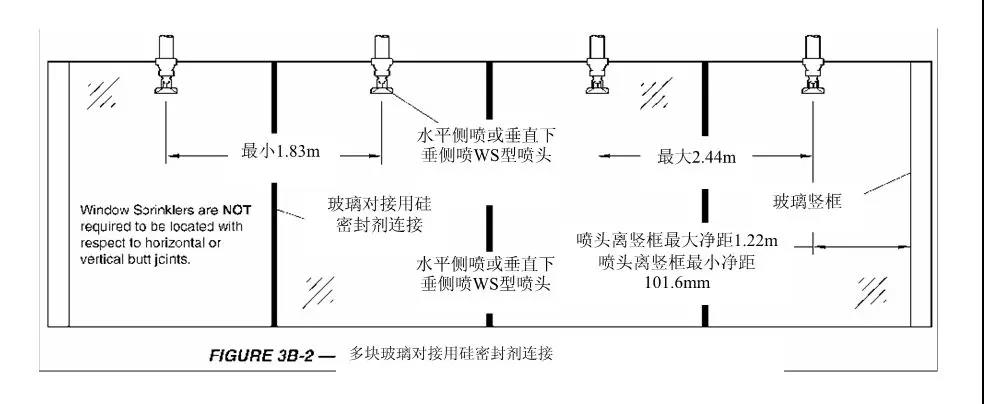

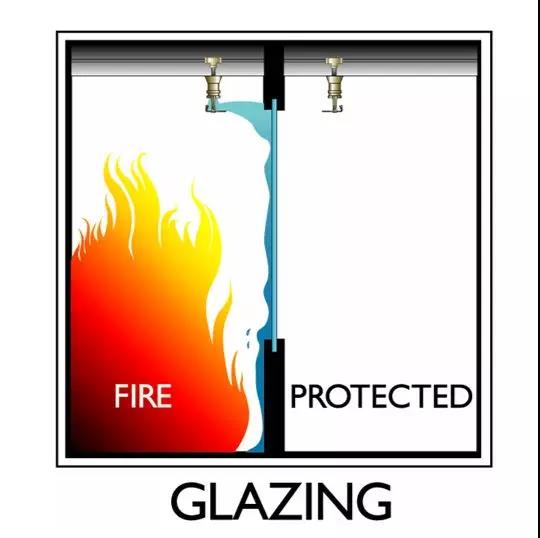

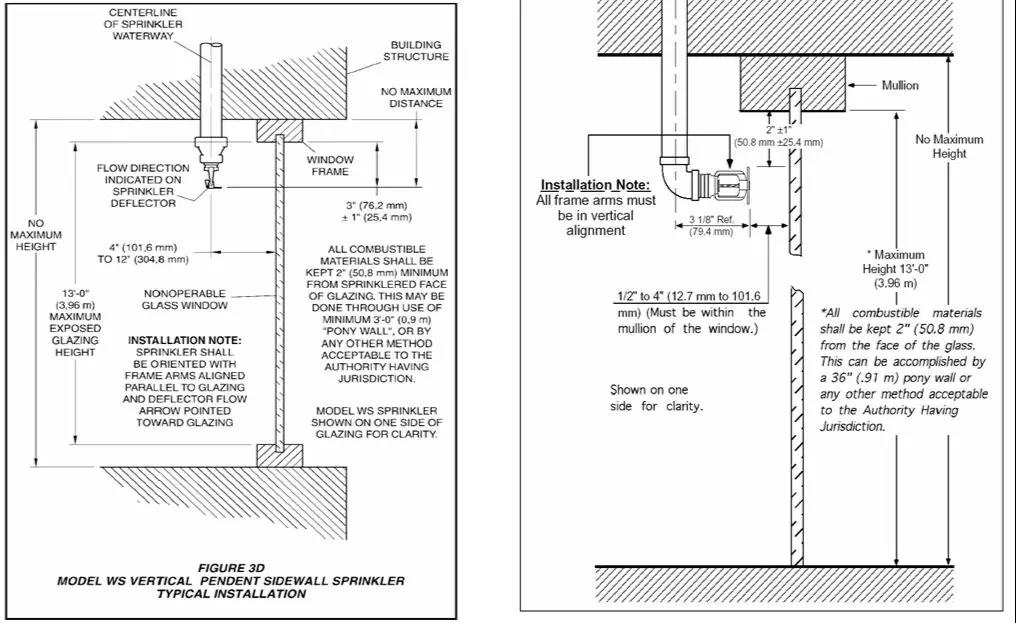

其实关于防护冷却系统保护已经有了比较成熟的窗玻璃喷头，比如泰科WS窗玻璃喷头，以下图片选自WS窗玻璃喷头宣传册：
