喷淋-烟感的设置要求

1. 每个房间均需要设置烟感，并宜靠近进门处安装；每个烟感的保护半径不大于6m；

2. 探测器至墙壁、梁边的水平距离，不应小于0.5m；

3. 烟感周围0.5m内，不应有遮挡物，即灯具、喷淋等。

4. 房间被书架、设备或隔断等分离，其顶部至顶棚或梁的距离小于房间的净高的5%，每个被隔开的部分至少应安装一只探测器。

5. 探测器至空调送风口边的水平距离不应小于1.5m,并宜接近回风口安装，探测器至多孔送封顶棚孔口的水平距离不应小于0.5m。

6.喷淋离开墙面的距离应该小于1.8米，两个喷淋之间的间距应该大于2.4小于3.6米。喷淋离灯具、风口的距离应该大于0.3米。

7.喷淋管道除注明外，原则上贴梁安装，如遇矛盾，可按实际情况适当的调整管道标高和喷头位置。喷头间距〈=3.6m，喷头与墙（柱）边距〈=1.8m且〉0.6m。

8,.喷头选用：部分采用边墙扩展型喷头，其余均采用下垂型喷头。

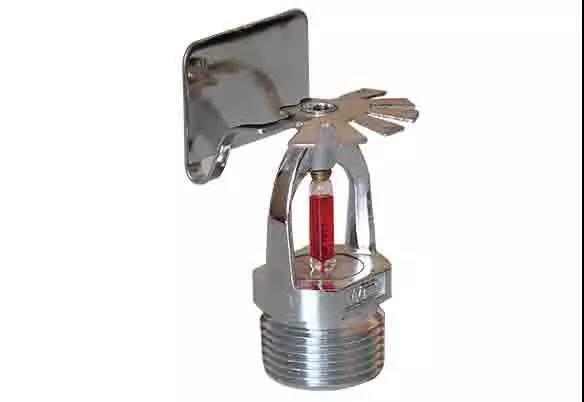

边墙型喷头设置

        边墙型喷头的管道易于布置，尤其对没有吊顶的房间更是如此，因此很受设计、施工及使用单位的欢迎。但我们同时必须看到，它也存在难以克服的缺点。这是因为边墙型喷头设置在边墙上，与室内最不利处火源的距离远，喷头受热条件较差等情况难以解决，故不应无条件使用。美国NFPA-13中规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按特别认证的条件使用。我国现行《自动喷水灭火系统设计规范》中对边墙型喷头的应用作如下规定：“顶板为水平面的较危险级、中危险级Ⅰ级居室和办公室，可采用边墙型喷头”。可见我国对边墙型喷头在工程中的应用已较国外放松了要求，但仍有其严格的使用条件，不应扩大其使用范围。

       边墙型喷头有两种类型：普通（标准）边墙型喷头和扩展覆盖面边墙型喷头。对于普通边墙型喷头，现行《自动喷水灭火系统设计规范》中对喷头的最大保护跨度及最大间距作了明确规定，轻危险级为3.6m×3.6m，中危险级为3.0m×3.0m。它是按70%的水量向喷头前面喷，30%的水量向喷头的后面墙上喷，并符合喷水强度要求而定的。

        对扩展覆盖面边墙型喷头，现行《自动喷水灭火系统设计规范》第7.1.12条对其作出如下规定：喷头的最大保护跨度、配水支管上的喷头间距、喷头与两侧端墙的距离，应按喷头工作压力下能够喷湿对面墙和邻近端墙距溅水量1.2m高度以下墙面确定，且保护面积内的喷水滤水应符合规范规定。

喷淋设计要点


1．设计喷淋的范围建筑高度不超过l00m的一类高层建筑及其裙房的下列部位，除普通住宅和高层建筑中不宜用水扑救的部位外，公共用房、走道、房间、高级住宅居住用房、自动扶梯底部、垃圾道顶部均应设自动喷水灭火系统。建筑高度超过100m的高层建筑，除面积小于5m2的卫生间、厕所和不宜用水扑救的部位外，均应设自动喷水灭火系统。

2．喷淋头的间距按习题给定的喷淋头之间的间距、喷淋头与端墙之间的间距布置喷淋头。如果习题没有给定喷淋头之间的间距、喷淋头与端墙之间的间距：

1)中危险级级I；常规喷头之间的间距应≤3．6m、但宜≥2，4m；喷淋头与端墙之间的间距应≤1．8m。

2)中危险级级Ⅱ：常规喷头之间的间距应≤3．4m、但宜≤2．4m；喷淋头与端墙之间的间距应≤1．7m。

3)中危险级每根配水支管控制的标准喷头数：不应超过8个。4)其余危险级。

3．喷淋设计的其他要求闭式系统用于民用建筑最大净空高度为8m，喷头动作温度宜高于环境最高温度30吧。每个楼层、每个防火分区均应设水流指示器。
