闭式中压细水雾灭火系统的关键技术

　　1.系统简介

　　按喷头结构不同，细水雾灭火系统分为开式和闭式系统。闭式细水雾灭火系统是融合水灭火系统的特点和灭火机理提出的一种新型自动灭火系统。该系统具有供水部件或同时供水及雾化介质的部件，并且配备一个或多个喷头，能够喷放细水雾来控火、抑火或灭火。中压系统的管网能承受>1.2MPa但<3.5MPa的压力。

　　闭式中压细水雾灭火系统均采用闭式中压喷头，系统可分为湿式系统、预作用系统和干式系统。干式系统管道内充压缩空气、不需探测系统，管道泄压后自动启动；预作用系统处于伺应状态时，管道内充压缩空气，需用探测系统启动；湿式系统准工作状态时管道内长期充满用于启动系统的压力水。

　　2.泵组选择

　　泵组主要由储水箱、水箱支架、水箱补水管总成、回水管、吸水管、高压泵、管网支管、稳压泵组及控制箱等部件组成。储水箱的主要作用并不是用来储存整个系统的用水量，而是保证平稳供水。储水箱的大小取决于泵组的容量，也就是取决于作用面积内喷头流量与数量，一般应保证3min的供水量。水箱支架除了用于安装水箱外，其主要作用是升高水箱以保证水箱出水口的位势，使高压泵进水口保证正压。在待命状态时，湿式细水雾灭火系统的管网压力由稳压泵组维持，由稳压泵组对小的压力波动以及泄漏进行补偿。

　　3.闭式细水雾喷头设计

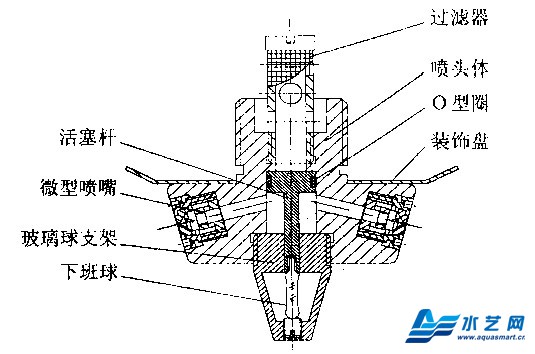

图1 闭式细水雾喷头结构示意图

　　闭式细水雾喷头由装饰盘（有吊顶时用）、喷头体、过滤器、活塞杆、玻璃球、玻璃球支架和多个微型喷嘴组成。适用于中压系统的喷头工作压力一般为1.2-1.4MPa采用快速响应玻璃球，喷头的动作温度可根据现场条件采用。同时喷头应根据不同使用场所，设计成不同的流量和喷雾角度。闭式细水雾喷头结构示意图如图1所示。
